Route Statique Flottante est une route secondaire en cas de panne, la route statique flottante est configurée avec une distance administrative plus élevée que la route principale.
Exemples de Distance administrative par défaut
directement connectée : 0
routage Statique : 1
EIGRP : 90
IGRP : 100
OSPF : 110
RIP : 120
Règle :
Router(config)#ip route @ip-Réseau Masque @ip-prochain-routeur Distance_metric
256> Distance_metric > Distance-metric de la route principale

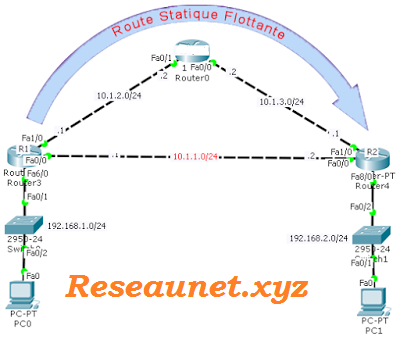

Exemple :
R1:
R1(config)#interface fastEthernet 6/0
R1(config-if)#no shutdown
R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)#exit
R1(config)#interface f0/0
R1(config-if)#no shutdown
R1(config-if)#ip add 10.1.1.1 255.255.255.0
R1(config-if)#exit
R1(config)#interface f1/0
R1(config-if)#no shutdown
R1(config-if)#ip add 10.1.2.1 255.255.255.0
R1(config-if)#exit
R1(config)#ip route 192.168.2.0 255.255.255.0 10.1.1.2
R1(config)#ip route 192.168.2.0 255.255.255.0 10.1.2.2 2
R2:
R2(config)#interface fastEthernet 8/0
R2(config-if)#no shutdown
R2(config-if)#ip add 192.168.2.1 255.255.255.0
R2(config-if)#exit
R2(config)#inter f0/0
R2(config-if)#no shutdown
R2(config-if)#ip add 10.1.1.2 255.255.255.0
R2(config-if)#exit
R2(config)#interface f1/0
R2(config-if)#no shutdown
R2(config-if)#ip address 10.1.3.1 255.255.255.0
R2(config-if)#exit
R2(config)#ip route 192.168.1.0 255.255.255.0 10.1.1.1
R2(config)#ip route 192.168.1.0 255.255.255.0 10.1.3.2 2
R1(config-if)#no shutdown
R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)#exit
R1(config)#interface f0/0
R1(config-if)#no shutdown
R1(config-if)#ip add 10.1.1.1 255.255.255.0
R1(config-if)#exit
R1(config)#interface f1/0
R1(config-if)#no shutdown
R1(config-if)#ip add 10.1.2.1 255.255.255.0
R1(config-if)#exit
R1(config)#ip route 192.168.2.0 255.255.255.0 10.1.1.2
R1(config)#ip route 192.168.2.0 255.255.255.0 10.1.2.2 2
R2:
R2(config)#interface fastEthernet 8/0
R2(config-if)#no shutdown
R2(config-if)#ip add 192.168.2.1 255.255.255.0
R2(config-if)#exit
R2(config)#inter f0/0
R2(config-if)#no shutdown
R2(config-if)#ip add 10.1.1.2 255.255.255.0
R2(config-if)#exit
R2(config)#interface f1/0
R2(config-if)#no shutdown
R2(config-if)#ip address 10.1.3.1 255.255.255.0
R2(config-if)#exit
R2(config)#ip route 192.168.1.0 255.255.255.0 10.1.1.1
R2(config)#ip route 192.168.1.0 255.255.255.0 10.1.3.2 2
TRI-prof:
TRI-prof(config)#interface f0/1
TRI-prof(config-if)#no shutdown
TRI-prof(config-if)#ip add 10.1.2.2 255.255.255.0
TRI-prof(config-if)#exit
TRI-prof(config)#interface f0/0
TRI-prof(config-if)#no shutdown
TRI-prof(config-if)#ip address 10.1.3.2 255.255.255.0
TRI-prof(config-if)#exit
TRI-prof(config)#ip route 192.168.1.0 255.255.255.0 10.1.2.1
TRI-prof(config)#ip route 192.168.2.0 255.255.255.0 10.1.3.1
TRI-prof(config-if)#no shutdown
TRI-prof(config-if)#ip add 10.1.2.2 255.255.255.0
TRI-prof(config-if)#exit
TRI-prof(config)#interface f0/0
TRI-prof(config-if)#no shutdown
TRI-prof(config-if)#ip address 10.1.3.2 255.255.255.0
TRI-prof(config-if)#exit
TRI-prof(config)#ip route 192.168.1.0 255.255.255.0 10.1.2.1
TRI-prof(config)#ip route 192.168.2.0 255.255.255.0 10.1.3.1
